3448型 自夾持高溫引伸計
適用于在高溫爐和感應加熱系統產生的高溫下測量金屬、陶瓷和復合材料的變形。比其它高溫引伸計更便于使用，性能更加優良。

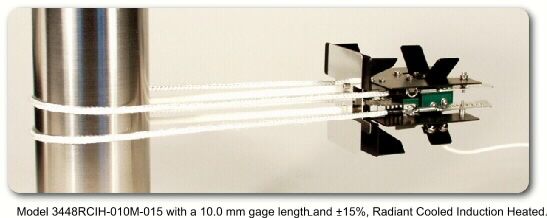

用很輕的柔性陶瓷纖維線將引伸計固定在試樣上。這樣引伸計就自我夾持在試樣上。不需要高溫爐安裝支架。大多數側面開口的材料試驗用高溫爐很容易安裝這種引伸計。對感應加熱系統，陶瓷線的不同放置可令引伸計輕易穿過感應圈。
由于輻射熱防護罩和對流冷卻散熱片的作用，可允許引伸計用于試樣溫度達1200℃的環境中，并且無需冷卻。可選配的小風扇可提高引伸計在最高溫度時的穩定性，所以推薦在要求高精度和小延伸率試驗時使用。風扇有磁性底座，可放在靠近引伸計的方便位置。感應加熱系統無需風扇冷卻。
使用高純度的礬土（最小99.7%）陶瓷棒。可根據高溫爐的要求選擇合適的長度。拉伸、壓縮和循環試驗（低周疲勞）應變測量可用一個引伸計來完成。
對真空爐來說，可提供水冷卻引伸計。也可提供輻射熱傳遞冷卻型引伸計。這要求引伸計模塊被水槽包住，在水槽前面給陶瓷桿留個缺口。
技術特點：
·試樣斷裂時不需取下引伸計
·350歐姆全橋應變儀設計，可以與幾乎所有的試驗系統兼容
·雙向機械式超行程停止
·均滿足現有ASTM標準B-1級和ISO9513標準0.5級的精度要求
·提供高純度的礬土陶瓷棒
·用柔性陶瓷纖維線，便于安裝引伸機到試樣上。
·隨機配備高級泡沫襯墊箱，提供一套陶瓷棒和8根陶瓷纖維線
·在沒有冷卻的情況下可用在達1200℃高溫下。
·采用堅固的雙彎曲設計，性能更加優良。
·可提供用于真空和其它特殊氣體環境的引伸計。
·可用于留有引伸計入口的高溫爐。
技術規范:
|
激勵： |
5－10VDC，最大12VAC或DC |
|
輸出： |
2-4mV/V，具體根據型號而定 |
|
線性度： |
不大于滿量程的0.15% |
|
溫度范圍： |
環境溫度－1200℃ |
|
連線： |
柔性線，標準長度為2.5m |
|
接觸力： |
可調，根據配置不同，大約為200g |
|
操作力： |
每個移動頭一般為20克 |
可選件：
分流器標定模塊
交流風冷風機，
陶瓷桿的端部可選擇直鑿形，V鑿形和錐形
訂購信息
以下標距、測量范圍可以任意組合
|
標 距 |
|
-010M |
10.0 mm |
|
-025M |
25.0mm |
|
-050M |
50.0 mm |
|
測量范圍 |
|
-0051 |
±5% |
|
-010 |
±10% |
|
-020 |
±20% |
|
-050 |
+50%/-20% | 1 10mm標距，5%應變范圍適用短陶瓷棒 |
